在智能語音交互、高清錄音和噪聲分析日益成為產品標配的今天，高性能、低功耗的音頻采集芯片是決定終端設備聽覺體驗的關鍵。至盛針對模擬麥克風推出的ACM1201，是您產品通往清晰“聽覺”世界的橋梁。
ACM1201是一款高性能、低功耗的立體聲ADC芯片。它將來自MEMS麥克風的模擬信號高質量地轉換為PDM數字信號。

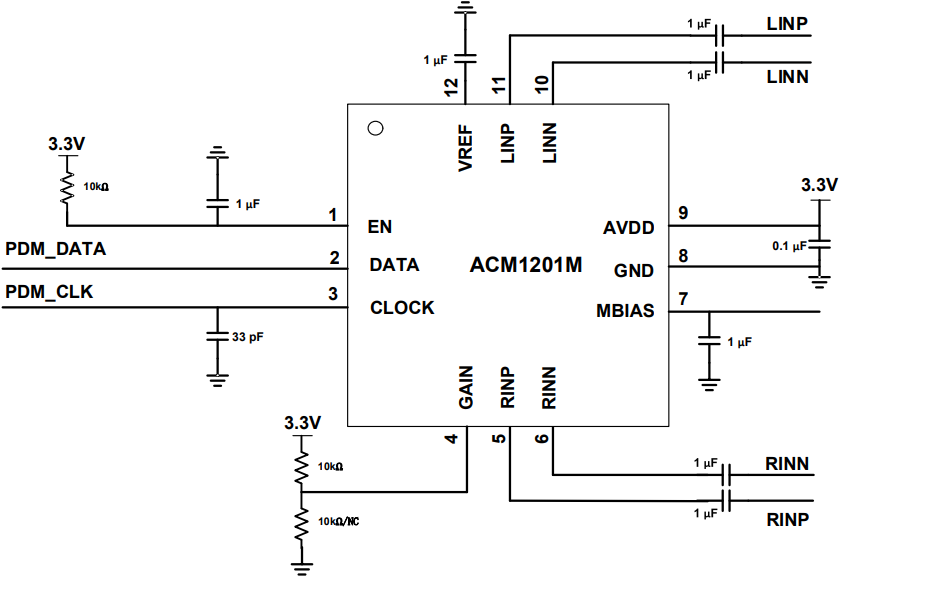

典型應用圖
脈沖密度調制（Pulse Density Modulation, PDM）就是將模擬信號的幅值用固定寬度脈沖的相對密度來表示。具體來說就是高于平均幅值的模擬信號用正脈沖表示，對應二進制1；低于平均幅值的模擬信號用負脈沖表示，對應二進制0。模擬信號的幅值越大，對應數字信號1的密度就越大；反之，模擬信號的幅值越小，對應數字信號0的密度就越大。中間幅值則用1和0連續轉換來表示。下圖是紅色模擬信號與藍色PDM信號對比圖，其中1用藍色表示，0用白色表示。
PDM的優勢是接口簡單，只需要兩根信號線，即時鐘和數據，硬件簡單，功耗低，是模擬麥克風的常用格式。
ACM1201關鍵參數，為性能保駕護航：
（1）靈活的電源電壓： 支持3V 至 5.5V的寬范圍供電，易于與各種系統電源方案集成靈活的電源電壓;
（2）高信噪比（SNR）： 信噪比90dB，為清晰拾音打下堅實基礎。
（3）小型化封裝： 采用QFN12-2.5X2.5小封裝，極大地節省了PCB板空間，滿足可穿戴設備等對尺寸極其苛刻的應用需求

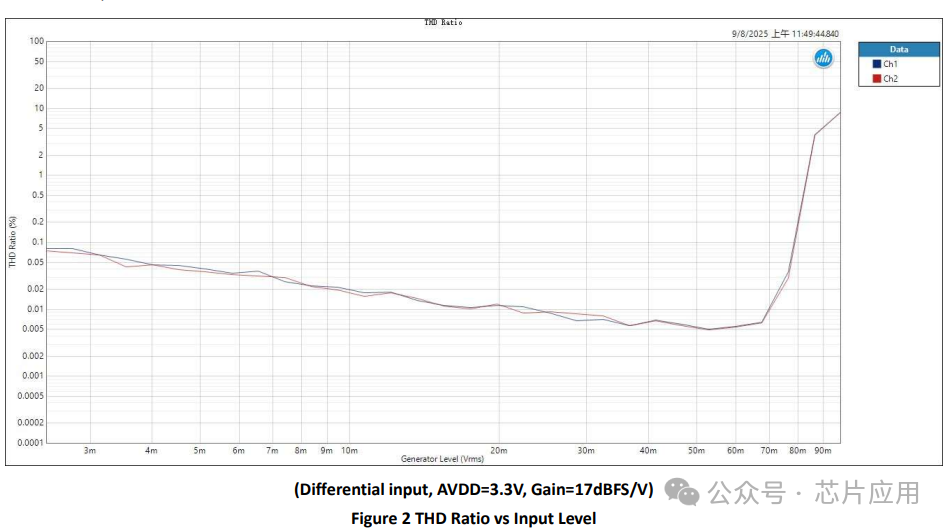

（4）低失真表現：
憑借其高性能和小尺寸，ACM1201在眾多需要高質量音頻采集的領域都可以應用，例如：
智能語音助手（VUI）： 智能音箱、智能家電、車載語音系統。其高SNR確保了在家庭環境噪聲中也能準確喚醒和識別用戶的語音指令。
專業音頻錄制： 錄音筆、直播麥克風、會議系統。高保真特性使其能夠忠實記錄原始聲音，滿足專業創作和高質量溝通的需求。
可穿戴與便攜設備： TWS真無線耳機、智能眼鏡、智能手表、運動耳機。低功耗和小封裝的特性在這里是絕對的優勢，實現了功能與續航的完美平衡。
AIoT與邊緣計算： 安防監控?cái)z像頭、智能門鈴、機器人。清晰的音頻采集為機器視覺輔助決策、人員檢測、事件分析提供了多模態感知能力。
主動降噪（ANC）參考信號采集： 在混合主動降噪耳機中，可用于采集外部環境噪聲作為降噪算法的參考信號。 |
