設計思路
設計思路如下：
1. 圍繞本次活動的主題，嚴格遵守活動的游戲規則。
2. 基于國內220v市電而設計，努力做到高效率、高可靠性、低成本、簡單實用。
3. 兼容性，盡量與現有傳統燈具兼容，便于在替換時可以利用原有的燈架（或燈座）， 這也是節能燈一大舉措。
4. 溫度,LED燈的使用壽命一方面是燈本身的質量，另一方面，使用溫度也是一個很關鍵的問題，過高的使用溫度，不但會加速LED燈的光衰，使其壽命縮短，而且，燈具散發 的溫度也會間接地消耗周邊的能源，對節能也是不利的。合理地安排LED燈的結構和控 制LED燈的使用電流，能有效地控制其使用溫度。
5. 供電范圍，按照一般規律，電壓范圍設計在 AC185-253V 就已經足夠，但考慮到國內有些地區電網不大穩定，電壓波動范圍較大，故將電壓范圍擴大到AC 165-265V.
6. 軟啟動，雖然目前很多開關電源IC都具備有軟啟動功能，但都是基于針對輸入電源瞬間沖擊而設計（緩沖時間一般在20ms），而這里提出的軟啟動，是針對負載(LED燈)的緩沖啟動，緩沖時間暫定為500MS，緩沖時間多長合適，需要靠往后的實際的應用來檢驗（這里只是提出一個概念），雖然目前還沒有證據證明這種過沖現象是否存在，但設計這個功能，對LED燈的使用并無壞處，更重要的是，此舉，使到LED燈光對人的眼睛提供了一個緩沖 過程。
7. 恒壓、恒流，驅動器在遭遇空載時應該處于恒壓狀態，而有負載時應該是工作在恒流狀態。
8. 內置、外置選擇，原則上講，外置型驅動比內置型有著更多的優點，但目前的市場趨勢多偏向于內置，為適應市場，選擇內置
9. 隔離與非隔離，隔離型的驅動器具有較高的安全性，在某些安全要求比較敏感的地方（如燈具外殼帶有金屬部件，而這些部件與內部線路的距離又比較靠近，且使用中人體比較容易接觸到這些部件），則用隔離方案比較合適。 但隔離電路由于其隔離變壓器的存在，無法把體積做的很小，在日光燈的應用中，無法 做成內置型的，另外，其轉換效率沒有非隔離的高，造價也相對較高。非隔離電路由于其 造價低，轉換效率高，體積小，目前還是大家普遍采用的方案之一。由于日光燈一般在使 用中與人體接觸的機會比較少，為了提高轉換效率和降低成本，采用非隔離方案還是可行的。
10.LED燈的選用及結構組合，采用小功率直插草帽白燈，單燈功率為0.06W，特征電流為20ma,VF=3.2-3.4V,單燈亮度為6LM，燈板組合：24串，6并，串聯后燈組的電壓為76.8-81.6v,共用144個LED燈，最大功率為8.64W。
作品性能指標：
1. 輸入電壓范圍：AC 165-265V
2. 輸出電壓：76.8V-81.6V
3. 輸出電流：100ma 4. 燈串?dāng)?shù)：24串
5. 并聯數：6路
6. 電流分配：16.6ma(每路)
7. 穩流精度：1ma
8. 轉換效率：90%
9.系統溫升：小于25攝氏度
作品特點：
1. 具有較高的轉換效率，設計效率為90%，實測達到94%
2. 使用通用的無源PFC填谷電路，具有較高的功率因數
3. 內置式設計，PCB板設計為單面貼片式安裝，在裝入LED燈管時無需在驅動板和LED燈板之間加墊絕緣層，安裝方便
4. 燈板設計為三路交叉并聯方式（兩組共6路并聯），如果萬一有個別燈珠焊接不良或開路損壞， 其他燈珠也會正常工作，如果個別燈珠短路，則最多只有三個燈珠不亮。

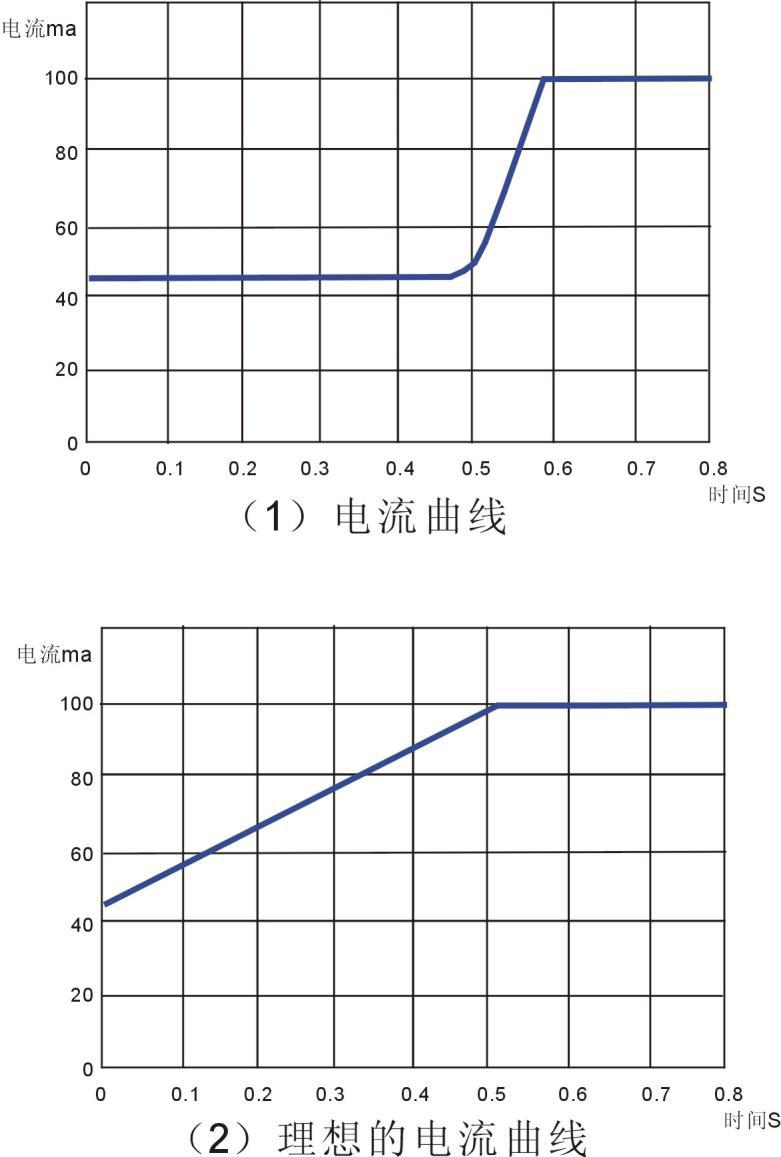

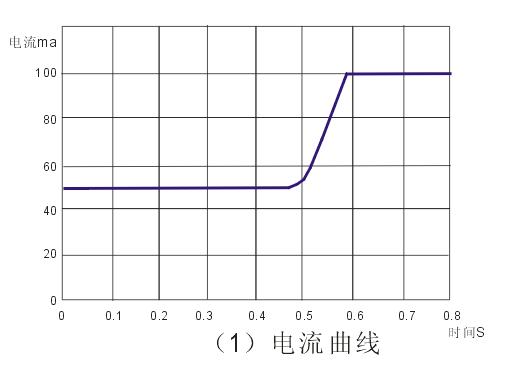

5. 軟啟動功能使燈管在啟動的時候有0.5秒的延遲時間，減輕瞬間強光對眼睛的刺激啟動時的電流曲線如圖（1）,曲線圖中的數據表明，在接通電源的瞬間，驅動器上輸出電流只有48毫安，經過0.5秒的延遲時間，再上升到正常值（100ma）,從上電到滿負載工作的時間有0.5秒左右的緩沖時間。當然，起步電流和緩沖時間都是可控的，這里設定的只是一個實施例子，并不代表這就是最佳值，你也可以把延遲時間適當?shù)匮娱L或減少，你也可以設置任何起始電流值。

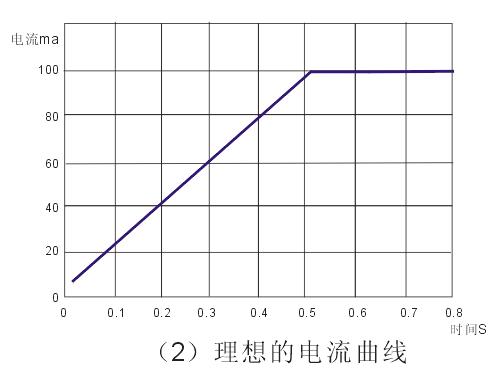

圖（1）中的電流曲線并不是最理想的工作狀態，最理想的工作狀態應該像圖（2）所示，啟動時，電流隨著時間呈斜線上升到正常值，LED的亮度是從暗到亮慢慢上升，這樣，會得到最佳的緩沖效果。

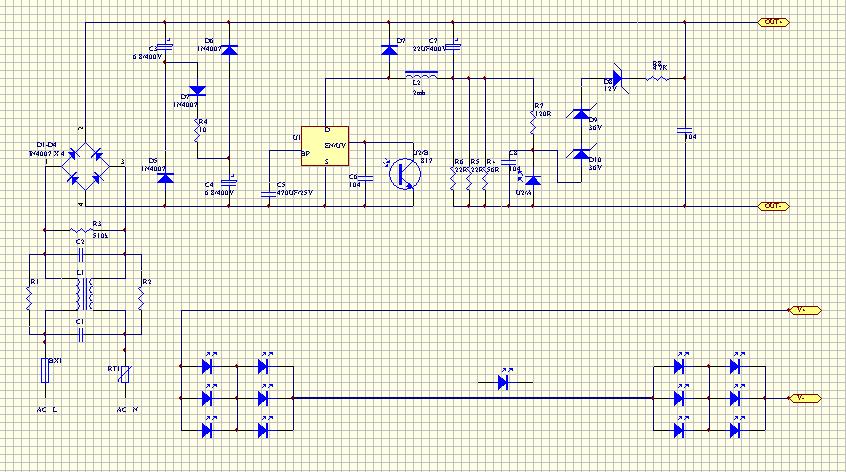

電路原理圖：
關于軟啟動方案的說明：
將電路中的C 5由1UF更換為470UF,即可得到圖（1）的啟動電流曲線，但這并非最理想的啟動曲線，理想的啟動曲線應該為圖（2）所示，通過外加控制電路，對光電耦合器的反饋量實行控制，使其在啟動時反饋量為最大（此時IC的開關占空比則最�。�，然后慢慢線性下降至設定值，則可實現圖（2）的啟動特性。
本次實施的是第一方案，以最簡單的方式實現了啟動時的電流緩沖，那么， 為什么不實施第二方案呢？理由如下：
1. 實施第一方案，電路簡潔，造價低廉，只需更改一個電解電容的容量，即可輕松實現對負載的啟動電流緩沖。如圖（1）
2. 增設控制電路，調控光電耦合器的反饋量，使其在啟動時的反饋量最大，繼而慢慢地線性滑落到設定值，能達到圖（2）的理想電流曲線，但這樣會增加電路的復雜性，提高系統造價。
3. 最好的解決方案，是在保持電路簡潔和不增加系統成本的前提下，讓IC 在啟動的時候，其開關占空比從最小值呈線性慢慢上升到設定值，以達到理想的啟動緩沖曲線，這點，就需要驅動芯片的生產廠家能夠有這方面的共識，增加這項功能，對一個IC的生產廠家來說，是輕而易舉的事情，而且，不需增加IC的生產成本，也不需對IC的外圍電路做任何的修改，也不會增加應用難度和應用成本。
4. 旨在通過本次活動，讓業界對此有所共識，希望廣大使用者了解到緩沖啟動的好處，也建議驅動IC的生產廠家對新生產的驅動芯片增加此項功能，或許有人認為它沒有什么好處，但起碼也沒有什么壞處！況且，增加該功能并不增加芯片的生產成本。
5. 基于上面所述，我采用了第一方案，因為如果一旦此舉得到業界認可，驅動IC的生產廠家就會很快推出相關產品，那么，通過外加電路去實現這一功能就沒有意義了。
理想的啟動電流曲線圖：

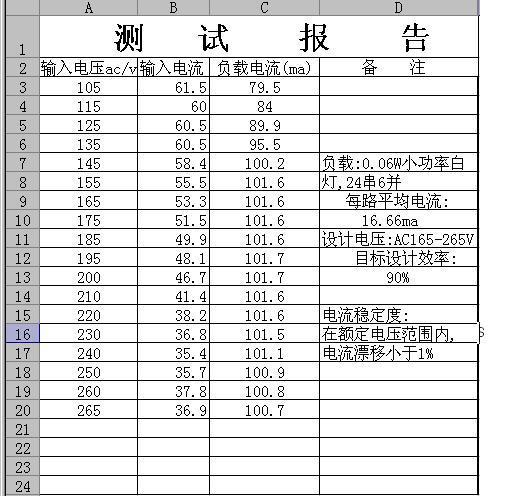

最終樣品的測試報告
